(SE03)SoriaCaballero

La ciudad de Morelia se localiza en el sector central del CVTM, un arco magmático de edad miocénica-holocénica que atraviesa el centro del país, desde las costas de Jalisco y Nayarit en el Océano Pacífico hasta las costas de Veracruz en el Golfo de México (Figura 1; Demant, 1978; Ferrari et al., 2012; Gómez-Tuena et al., 2005). El CVTM es una de las provincias geológicas más importantes de México, tanto desde el punto de vista geológico como social. Presenta una geometría oblicua respecto a la Trinchera Mesoamericana, la cual se explica por las variaciones en las velocidades, ángulos de subducción y geometrías de las placas Rivera y Cocos moviéndose debajo de la placa de Norteamérica (Pardo y Suárez, 1995; Manea et al., 2013; Guzmán-Speziale y Zúñiga, 2016).

El basamento local en el área de estudio está representado por las lavas andesitas basálticas Cuitzeo del Mioceno temprano (18.68–18.31 Ma; Avellán et al., 2020) que afloran en la parte este de la falla Morelia (Figura 2). Están sobreyacidas por la ignimbrita Cuitzeo con una edad de 17.4 Ma (Figura 2; Avellán et al., 2020). A su vez, la ignimbrita Cuitzeo es sobreyacida por la ignimbrita Atécuaro (antes denominada ignimbrita Morelia por Pasquarèet al., 1991) de 16.4 Ma de edad (Gómez-Vasconcelos et al., 2015) y su formación se asocia al colapso de la caldera con el mismo nombre. La ignimbrita Atécuaro está ampliamente expuesta en toda la región sur de Morelia, y la ciudad se encuentra asentada en parte sobre estos depósitos. Esta unidad ha sido cubierta parcialmente en varios sectores al noroeste de la caldera de Atécuaro por depósitos del vulcanismo monogenético asociado al campo volcánico Michoacán-Guanajuato, y en la zona de estudio por sedimentos fluvio-lacustres y depósitos aluviales (Gómez-Vasconcelos et al., 2015; Avellán et al., 2020).

El CVTM representa una deformación tectónica principalmente extensional que se expresa en sistemas de fallas a lo largo y ancho de toda la provincia (Figura 1); aunque estas fallas son predominantemente normales, existe una componente de movimiento lateral izquierdo que puede relacionarse al movimiento del sur de México hacia el oriente debido al empuje de la subducción de la placa de Cocos por debajo de la placa Norteamericana, donde el CVTM actúa como una zona de debilidad (Suter et al., 2001; Suárez et al., 2019). Con base en la información macrosísmica recopilada para los últimos 500 años, se considera que el CVTM es sísmicamente activo en su totalidad (Chico Hernández y Ruiz Barón, 2017; Suárez et al., 2019), ya que los registros de sismicidad instrumental sólo comprenden los últimos 100 años, con tres eventos sobresalientes (sismo de Maravatío en 1979, Ms 5.6, sismo de Acambay en 1912, MW 7.0 y sismo de Jalapa en 1920, MW 6.4).

En el sector central del CVTM se localiza el SFMA, el cual presenta evidencias de actividad continua y recurrente, que ha justificado los estudios enfocados en la potencialidad sísmica de las fallas que lo componen y su peligrosidad asociada.

El SFMA abarca un conjunto de fallas en su mayoría normales con geometrías segmentadas y orientaciones E-O, ENE-OSO y NE-SO, distribuidas en un área de ~60 km de ancho y 200 km de largo, atravesando la porción noreste de Michoacán, parte del estado de Guanajuato y del Estado de México. Este sistema se originó durante el Mioceno temprano con movimientos laterales izquierdos a transtensivos, y entre 12–6 Ma cambió a movimientos extensionales (Ferrari et al., 1990; Garduño-Monroy et al., 2009a; Mennella, 2011; Mendoza-Ponce et al., 2018).

El SFMA presenta el desarrollo de grabens y semi-grabens de dimensiones variables. Los mecanismos focales de la región muestran la presencia de las fallas hasta la base de la corteza sismogenética (~15 km; Rodríguez-Pérez y Zúñiga, 2017) que superficialmente afectan litologías con edades desde el Mioceno hasta suelos recientes. El sector oriental del sistema incluye el graben de Acambay, así como las fallas con mayor longitud (>32 km) y con escarpes relativamente altos (>200 m) (p.ej., fallas Pastores y Venta de Bravo; Ortuño et al., 2015); además, cuenta con una buena cantidad de información sobre la actividad sísmica histórica e instrumental. El sector occidental abarca las cuencas del lago de Cuitzeo y el horst de Santa Ana Maya; este sector presenta fallas con longitudes mayores a 10 km que influyen en la distribución de centros eruptivos holocénicos (Garduño-Monroy et al., 2009a; Israde-Alcántara et al., 2010; Suter, 2016; Avellán et al., 2020; Gómez-Vasconcelos et al., 2020). Este sector posee menos información sobre la actividad de las fallas.

La información macrosísmica disponible para el SFMA incluye registros de crisis de sismicidad en los años 1734 a 1755 y 1853 a 1854, cerca de la falla Venta de Bravo (Suter et al., 1992), sismos pequeños en el graben de Mezquital (Quintanar et al., 2004), los sismos de Araró del 15 de mayo de 1845 (Cortés-Arreola, 1985), el enjambre sísmico en la región de Ucareo–Zinapécuaro–Acámbaro en octubre de 1872 y noviembre de 1874 (Orozco y Berra, 1887; Urquiza, 1872; Ramírez y Reyes, 1873, contenidas en Cortés-Arreola, 1985; Dobson y Mahood, 1985), así como los registros de sismicidad en la cuenca de Pátzcuaro en los años 1603, 1758, 1801, 1837, 1845 y 1895, siendo el de mayor intensidad el sismo de 1845 (VIII en la escala de Mercalli; Sánchez-Garcilazo, 2000; Garduño-Monroy et al., 2009b), esto sin considerar el sismo del 19 de junio de 1858 de intensidad VIII-IX en la escala de Mercalli modificada, el cual se describe como un evento intraplaca ligado a la subducción (Singh et al., 1996).

Respecto a la sismicidad instrumental, los registros del Servicio Sismológico Nacional muestran una actividad recurrente de sismos de magnitudes bajas y moderadas distribuidos a lo largo de todo el SFMA (Figura 1), pero los eventos más significativos han sido: el sismo de Acambay, el 19 de noviembre de 1912, el cual tuvo una magnitud de MW 7.0 (Urbina y Camacho 1913; Abe, 1981; Langridge et al., 2000) y ocasionó al menos un centenar de decesos, al igual que cuantiosos daños en la capital del país (Suter, 2014) y el sismo de Maravatío en 1979, que tuvo una magnitud de Ms 5.6 y un hipocentro a 8.2 km (Astíz-Delgado, 1980; Garduño-Monroy y Gutiérrez-Negrín, 1992). En el 2007, ocurrieron siete sismos en Morelia relacionados a la falla Morelia, tres de ellos con magnitudes de MW 4.3 (Garduño et al., 2007; Singh et al., 2012; Suter, 2016).

Respecto a la potencialidad sísmica de las fallas del SFMA, los análisis paleosísmicos de algunas de las fallas principales han arrojado resultados importantes. Se han estimado tasas de desplazamiento vertical de 0.1 mm/año y tasas de extensión de 0.2±0.05 mm/año (Langridge et al., 2000; Suter et al., 2001), con variaciones entre sus sectores. Para el sector oriental se han estimado tasas de desplazamiento promedio de 0.03 a 0.37 mm/año (Suter et al., 1992; Langridge et al., 2000; Ortuño et al., 2015), con tiempos de recurrencia que van de 1100 a 11570 años (Ortuño et al., 2015; Sunye-Puchol et al., 2015) y magnitudes potenciales de MW 6.4 a 7.0 (Langridge et al., 2000; Ortuño et al., 2015 Sunye-Puchol et al., 2015; Arzate et al., 2018; Lacan et al., 2018; Ortuño et al., 2019). Mientras que en el sector occidental se han estimado tasas de desplazamiento promedio de 0.01 a 2.78 mm/año, con tiempos de recurrencia que van de 1200 a 20000 años y magnitudes potenciales de MW 5.8 a 7.2 (Garduño-Monroy et al., 2009a; Suter, 2016; Soria-Caballero et al., 2019; Gómez-Vasconcelos et al., 2021).

En la porción occidental del SFMA se ubica la falla Cerritos (Garduño‐Monroy et al., 2001; Suter, 2016), también conocida como falla Morelos (Garduño‐Monroy et al., 2009a), para la cual se han calculado tasas de desplazamiento de 0.009 a 0.03 mm/año (Garduño‐Monroy et al., 2009a y Gómez-Vasconcelos et al., 2021, respectivamente), tiempos de recurrencia de 16900 años a 100000 años (corto y largo plazo) y magnitudes potenciales de MW 5.9 a 6.6 (Garduño‐Monroy et al., 2009a; Gómez-Vasconcelos et al., 2021), por lo que se ha considerado como una falla potencialmente activa, cuyo estudio es relevante para el peligro sísmico de la ciudad de Morelia y el estado de Michoacán.

El análisis de la falla Cerritos se llevó a cabo en dos aproximaciones: una caracterización geológica-geomorfológica y una caracterización geofísica.

Para la caracterización geológica se utilizaron como insumos la carta topográfica escala 1:50000 del municipio de Morelia, imágenes satelitales (SPOT 5, pancromática con tamaño de píxel de 2.5 m y multiespectral 10 m, ERMEXS) y ortofotos (2.5 y 1 m; escala 1:10000 y 1:20000), obtenidas del Instituto Nacional de Estadística, Geografía e Informática (INEGI) y la Secretaría de Marina (SEMAR), con resolución de 15 m, así como estudios previos en la región (p.ej., Gómez-Vasconcelos et al., 2015; Avellán et al., 2020). Con esta información se construyó una cartografía geológica que fue integrada a un modelo digital topográfico sombreado del terreno (DEM, por sus siglas en inglés: Digital Elevation Model), proyectado en el sistema de coordenadas WGS-1984-UTM-Zona-14N, con el cual también se construyeron mapas temáticos de disección vertical y pendientes, usando la plataforma del programa informático ArcMap 10.2. Con la cartografía geológica se identificaron las unidades litoestratigráficas afectadas por la zona de falla Cerritos y se realizó una reconstrucción simplificada de la estratigrafía de la zona, mientras que con la cartografía temática se obtuvieron los rasgos morfométricos más importantes (Tabla 1 y Tabla S1 del suplemento electrónico) vinculados a la zona de falla. En el trabajo de campo se verificaron los contactos litológicos trazados, el levantamiento estratigráfico, se validaron las trazas de falla digitalizadas para su análisis estructural, se realizó la medición de los planos de falla para caracterizar su geometría y calcular los tensores de esfuerzos. Los indicadores cinemáticos utilizados para el cálculo del campo de esfuerzos fueron estrías, estructuras de Riedel y fracturas extensivas sin-tectónicas.

Para el análisis de índices geomórficos se calcularon parámetros de cuencas de drenaje como son: el parámetro Kf de Horton (1932), la curva hipsométrica e integral hipsométrica (IH), el factor de asimetría (FA), el cual se obtiene a partir del trazado de la configuración de cada cuenca y cuya clasificación se basó en los estudios de Özkaymak y Sözbilir (2012) y Tepe y Sözbilir (2017). Asimismo, se usó la relación ancho-altura del valle (Vf) y la sinuosidad del frente de montaña (Sfm) para analizar la geometría de la zona del escarpe; esto requirió del trazado de perfiles de valles transversales (para determinar Vf) a ca. 0.6 km aguas arriba del frente de montaña para las cuencas identificadas (ver material suplementario).

La potencialidad sísmica de la falla (en magnitud momento MW) se estimó basándose en la longitud de ruptura superficial (LRS) y aplicando las relaciones empíricas de Wells y Coppersmith (1994) (MW = 4.80+1.33∙logLRS, Ecuación 1) y Wesnousky (2008) (MW = 6.12+0.47∙logLRS, Ecuación 2). La tasa de desplazamiento se calculó a partir del desplazamiento vertical neto, considerando un ángulo de buzamiento promedio de 60°, a partir de los datos de campo y estudios regionales previos sobre la edad de los horizontes desplazados (ignimbrita Atécuaro; Garduño-Monroy et al., 2009a; Suter, 2016; Soria-Caballero et al., 2019; Avellán et al., 2020; Gómez-Vasconcelos et al., 2020). El período promedio de recurrencia (IR) se calculó usando la relación: IR = DE/TM (Ecuación 3; Wallace, 1978), donde DE es el desplazamiento de un sólo evento sísmico, y TM es la tasa de desplazamiento.

Adicionalmente, se analizó un afloramiento natural ubicado en el área de deformación del bloque levantado (ver localización en Figura 3). Los materiales aquí expuestos fueron identificados, descritos y analizados siguiendo la metodología paleosísmica tradicional: limpieza de la pared, registro fotográfico (fotolog) y log dibujado a una escala de 1:20. En este afloramiento se tomó una muestra de sedimento orgánico para su fechamiento por radiocarbono en el laboratorio de Beta Analytic de Florida, EUA, usando espectrometría de masas con aceleradores NEC y IRMSsThermo. La edad de radiocarbono convencional se calculó utilizando la vida media establecida por Libby (1961; 5568 años). La edad convencional fue calibrada usado INTCAL20. Los resultados están acreditados por la normativa ISO/IEC-17025:2017 (Ramsey, 2009; Reimer et al., 2020).

Con el objetivo de conocer la geometría de la falla Cerritos en profundidad, se realizaron estudios de sísmica de refracción, tomografía de resistividad eléctrica y magnetometría terrestre sobre perfiles con orientaciones transversales a la dirección de la traza de falla principal (Figura 3).

En el caso de la refracción sísmica se realizaron tres perfiles (S1, S2 y S3), cada uno de 120 m de longitud, dispuestos en solape para aumentar la cobertura en las zonas de interés y mejorar la resolución en puntos críticos. Los perfiles S1 y S2 se solapan 55 m en el extremo norte del perfil S1 y los perfiles S2 y S3 se solapan 30 m en el extremo norte del perfil S2. Con este arreglo se obtiene una mejor resolución de las interfases someras del subsuelo y permite determinar las profundidades de las mismas con mayor precisión (Figura 3c). Las secciones sísmicas resultantes se integraron en un sólo perfil de 260 m de longitud (ST; Figura 3c) para la elaboración del modelo final de velocidades. Para la adquisición de datos se usó un sismómetro modelo GEODE de 24 canales (marca GEOMETRICS) con 24 geófonos de 4.5 Hz espaciados cada 5 m y un marro de 8 kg como fuente generadora de ondas acústicas. Los puntos de disparo fueron colocados en los extremos y en el centro de cada perfil (ver Figura 3c). Cada sección sísmica tuvo un tiempo máximo de registro de 0.5 s, y todos los registros sísmicos fueron adquiridos con una tasa de muestreo de 4000 muestras/s. El procesamiento de datos se realizó con el programa informático SeisImager/2DTM y sus dos módulos: PickwinTM v. 5.1.1.2 para marcar las primeras llegadas de la onda sísmica, y PlotrefaTM v. 3.0.0.6 para el modelado e interpretación. Para cada punto de disparo se generó una sección sísmica y se identificaron los primeros arribos en cada una de las trazas de los perfiles S1, S2 y S3. Se analizaron las curvas distancia-tiempo de viaje del perfil ST y se asignaron tres capas (rojo=capa 1; verde= capa 2; azul=capa 3) con sus respectivas velocidades (Figura 3d). Posteriormente, se aplicó el método de inversión de tiempo y se generó el modelo de las variaciones de velocidad de ondas P para el perfil ST.

Para la Tomo grafía de Resistividad Eléctrica se realizó una línea de adquisición de datos de 1025 m de longitud, utilizando un resistivímetro SuperSting R1 de 8 canales, un switch box y siete cables pasivos marca AGI, así como 42 electrodos y una batería de ciclo profundo para proveer de energía eléctrica al resistivímetro. Para este estudio se usó una apertura entre electrodos de 25 m y se propuso un arreglo Dipolo-Dipolo (Figura S1del suplemento electrónico), debido a la sensibilidad que tiene a cambios horizontales en la resistividad, siendo útil para localizar estructuras predominantemente verticales como fallas y fracturas (Loke, 2015). Las características generales de la instalación de la línea se incluyen en el suplemento electrónico (Tabla S2). Los parámetros de adquisición fueron programados con el programa informático AGI SuperSting Administrator, donde se programaron sub-arreglos Max. “a” para incrementar el espaciamiento entre los dipolos cuatro veces, con el objetivo de incrementar la profundidad de investigación hasta 180 metros teóricos. Estos datos fueron procesados usando el programa informático de inversión AGI EarthImagerTM 2D para generar un archivo TRN, considerando los parámetros de número de iteraciones a realizar, el tipo de datos de entrada o modelo inicial, factores de suavizado, y las condiciones de paro del programa basadas en la convergencia de cada iteración y la disminución del error entre la iteración actual y la anterior.

Para la magnetometría terrestre se adquirieron datos a lo largo de seis perfiles: cuatro en la porción oriental de la falla Cerritos (sitio 1) y dos en la porción occidental (sitio 2; Figura 3). Los datos se adquirieron en tres campañas, empleando para las estaciones móviles dos magnetómetros de precesión de protones G-857 de la marca Geometrics con resolución de 0.1 nT, y para la base un magnetómetro de efecto Overhausser GSM-19 de GEM-Systems con resolución de 0.01 nT. Para la porción oriental se tomaron datos cada 20 m, resultando en un largo de 850 metros; mientras que para la porción occidental la separación entre estaciones fue de 15 metros, resultando en perfiles de 350 y 450 m de longitud. Los datos fueron corregidos por el campo geomagnético terrestre y variación diurna, usando la información de la estación base para la porción oriental y los datos del Observatorio Geomagnético de Teoloyucan para la porción occidental, proporcionados por el Dr. Esteban Hernández. Se utilizó el programa informático Oasis Montaj (Geosoft) obteniendo el mapa de campo geomagnético residual, al cual se aplicó el filtro de reducción al Polo (CMRP) con el objetivo de centrar las anomalías magnéticas sobre los cuerpos que las generan. A partir del mapa CMRP, se aplicaron los filtros de gradiente horizontal y pasa-bajas, con el fin de realizar un análisis comparativo de las anomalías obtenidas a lo largo del perfil topográfico y su correlación con la falla Cerritos.

Figura 3. a) Arreglo de los perfiles geofísicos en el sitio 1. b) Arreglo de los perfiles de magnetometría en el sitio 2 (ver localización de los sitios en la Figura 5). c) Diagrama de la metodología empleada para el estudio de sísmica de refracción, donde se muestra la disposición de los perfiles de adquisición, indicando la ubicación de cada fuente de disparo y el arreglo de los receptores. d) Curvas distancia-tiempo para el perfil sísmico conjunto, indicando la asignación de las capas de velocidad para el modelo. Rojo corresponde a la capa más somera, verde la capa intermedia y azul la capa más profunda.

RESULTADOS

Geología y Geomorfología

Estratigrafía en la zona de falla Cerritos

En la zona de estudio, la falla Cerritos afecta a la ignimbrita Atécuaro de 16.4 Ma (Figura 2) (Gómez-Vasconcelos et al., 2015). Por las características identificadas a lo largo del escarpe de la falla Cerritos, la ignimbrita Atécuaro se reconoce como un depósito de corriente de densidad piroclástica concentrada muy bien soldada, Figura 4. Se identificó una porción inferior con estructura en entabladura (altamente diaclasada) y una porción superior con estructura masiva a columnar difusa, con un bajo contenido de fragmentos de pómez (5 vol.%) de hasta 1.5 cm de color blanco, soportado por una matriz de coloración gris-rosáceo claro a gris muy claro de textura porfirítica y fenocristales de plagioclasa, cuarzo, anfíboles y sanidino.

En el bloque caído, la ignimbrita Atécuaro se encuentra sobreyacida por una secuencia de sedimentos lacustres y flujo de detritos (Figura 2). En las diferentes columnas estratigráficas realizadas en campo, es común ver aflorar al menos tres capas de sedimentos lacustres consecutivamente estratificadas en contacto directo y erosivo, las cuales presentan una estructura masiva y endurecida. En la porción inferior es común encontrar lentes de grava y arena muy redondeada; la capa intermedia se compone por arcillas de color gris claro que desarrollan grietas de desecación; en la cima de la secuencia se observa una capa enriquecida en arcillas blancas con estructura laminar, las que posiblemente correspondan a facies enriquecidas en diatomeas. En el área de estudio, se desconoce la edad de estas capas lacustres y lahares interestratificados, sin embargo, se podrían correlacionar con los depósitos lacustres reportados por Carranza-Castañeda (1976) al oriente de Morelia con una edad de 3.6 Ma (en el bloque caído de las fallas Charo y Morelia).

Figura 4. Fotografías de campo. a) Escarpe principal de la falla Cerritos visto de Norte a Sur, que corresponde al sitio 1 donde se realizaron los estudios geofísicos (colonia San José del Cerrito, al Sur de Morelia). BL, Bloque Levantado; BC, Bloque Caído. b) Detalle de estrías en el afloramiento del escarpe de falla (estación estructural 1) conformado por la ignimbrita Atécuaro y depósitos superficiales. Esta falla normal tiene un rumbo de 281°, buzamiento de 71° al NNE, y pitch de 88°. c) Fractura extensiva tectónica localizada en la estación estructural 2 (Figura 5). d) Escarpe de la falla Cerritos en la estación estructural 3 (subida a Zimpanio Norte). e) Afloramiento de la ignimbrita Atécuaro fallada y fracturada (estación estructural 5).

Geometría y datos de la falla Cerritos

La zona de falla Cerritos consiste en un arreglo en échelon de trazas de falla con una longitud máxima de 12 km, una dirección ENE-OSO y un buzamiento NNO. En la zona de falla resalta la presencia de un segmento principal que muestra el mayor desplazamiento y actividad (Figuras 4 y 5b), aquí referido como falla Cerritos, en el cual se enfocó este trabajo.

La falla Cerritos es una falla normal lístrica de dirección ENE-OSO (rumbo entre 230° y 278°, con un valor medio de 255°), con el bloque caído buzando al NNO (ángulo de inclinación con un valor promedio de 76°) y basculamiento en el bloque levantado variable entre 8° y 22° al SSE. Este segmento posee una longitud de 7 km y un escarpe superficial bien definido que presenta una distribución asimétrica del desplazamiento a lo largo de la falla, con un escarpe vertical visible máximo de 100 m en su parte central-oriental y mínimo de 4 m en su parte occidental (Figura 5b y 5c), desplazando a la ignimbrita Atécuaro.

Las fallas y fracturas medidas se pueden agrupar en tres familias principales: NNO-SSE, NE-SO y E-O (Figura 5a). La primera familia es la más antigua y está representada por estructuras NNO con movimiento de rumbo dextral; la segunda familia se caracteriza por estructuras con orientación NE con movimiento normal a sinestral. Mientras que la familia E-O suele ser la más reciente que corta a las demás familias; está representada por fracturas extensivas y fallas con movimiento normal y una ligera componente sinestral (Figuras 4 y 5).

Figura 5. Análisis estructural de la falla Cerritos. a) Estereogramas de planos de movimiento para cada una de las estaciones estructurales, donde se representan las estructuras pertenecientes al Sistema de Fallas Morelia-Acambay con un rumbo preferencial ENE y un echado preferencial hacia el NNO (proyección en el hemisferio sur, igual área). b) Mapa estructural del área de estudio, donde se muestran las fallas de Morelia, Cerritos y Cointzio sobre un modelo de sombras. Se muestra también la localización de las estaciones estructurales, el afloramiento analizado y los sitios del análisis geofísico. c) Gráfica del relieve topográfico en superficie a lo largo de la falla principal de Cerritos, y la localización de las estaciones estructurales. d) Estereograma de contorno de polos para todas las estaciones, donde se muestran las tres familias principales (NNO-SSE, NE-SO y E-O) y los ejes cinemáticos generados en WinTensor.

Índices geomórficos

El área de estudio presenta un relieve de montaña bajo a moderado en la parte sur, altiplanicie ligeramente inclinada en la zona central y planicies en toda la zona norte. Las elevaciones máximas sobre el nivel del mar van desde 1900 m en las zonas más bajas al norte con pendientes entre 0° y 3°, hasta 2580 m en las partes más altas al sur con pendientes entre 45° y 85°. El cambio en el paisaje geomorfológico integra el flanco norte de la caldera de Atécuaro y se considera el resultado de la interacción entre la tectónica activa regional y los procesos erosivos de superficie, propios del SFMA. La zona de falla Cerritos presenta características típicas de un frente de montaña (p.ej., Keller y Pinter, 1996) con marcadores geomórficos dados por un lineamiento de frente de montaña en la zona del escarpe que marca la frontera del bloque caído, y un sistema de ríos formados en el bloque levantado. En este trabajo se determinaron siete cuencas de drenaje (C1–C7 de oeste a este; Figura 6) para el bloque levantado, con geometría paralela y perpendiculares a la falla Cerritos, con áreas de superficie que van de 0.81 a 9.7 km2 (Tabla 1). La mayoría tienen una geometría muy alargada a ligeramente alargada, descrita cuantitativamente en la Tabla 1 usando el parámetro Kf (Horton, 1932) con valores calculados entre 0.19 y 0.37.

Posterior al trazado de la línea divisoria, se calculó la curva hipsométrica e integral hipsométrica (IH) para cada una de las cuencas que fluyen con dirección noroeste hacia el bloque caído (Figura S2). Este parámetro refleja la etapa de erosión a la que se encuentran las cuencas. La mayoría se comportan como curvas hipsométricas convexas, en un rango de valores IH entre 0.52 y 0.67 (Tabla 1). A excepción de la cuenca C3 que se comporta ligeramente con una forma de S, y un valor IH de 0.5.

Los valores del factor de asimetría (FA) permitieron clasificar las cuencas en dos clases: cuencas asimétricas inclinadas hacia el suroeste con valores de FA > 55 (entre 57 y 83, C2 a C7); y cuencas asimétricas inclinadas hacia el noreste con valores de FA< 45 (43 para C1, Figura 6, Tabla 1). En consecuencia, el 57 % son cuencas fuertemente asimétricas y el 43 % son suavemente asimétricas.

Finalmente, la mayoría de los valores medidos de Vf (relación ancho-altura del valle; Figura 6) de los valles a lo largo del frente de montaña son Vf < 1, a excepción del valle C3 que es de 2.03 (Tabla 1). Sin embargo, los drenajes localizados más al noreste (C5–C7) tienen valores equivalentes o muy cercanos a 0 (C5), reflejando perfiles de valles en forma de V profundamente incisos. En el análisis de la geometría del frente de montaña se adquirió la sinuosidad del frente de montaña (Sfm) con un valor de 1.06 para la zona de escarpe de la falla Cerritos que carece de facetas triangulares y posee pendientes que oscilan entre 18° y 85°.

Figura 6. Índices geomórficos asociados a la falla Cerritos. Cuencas de drenaje delimitadas para el bloque levantado de la falla Cerritos.

Análisis del afloramiento Cerritos

El afloramiento estudiado se trata de un corte de cerca de 5 m de longitud y una altura variable entre 2 y 3.5 m, perteneciente al bloque levantado de la falla Cerritos, ubicado 30 metros al norte del escarpe principal, en las coordenadas 14 Q 0268087, 2175737, a 1950 m s.n.m. (Figuras 3a, 5 y 7). Presenta una orientación NNO-SSE (163°–155°), sobre un terreno con pendiente de 12.5°. Los materiales expuestos se conforman de la base a la cima por las siguientes unidades:

1) Ignimbrita Atécuaro poco alterada, color blanco, se considera como la única unidad que muestra a la ignimbrita in situ (Figura 7f).

2) Depósito enriquecido en arcillas color café oscuro, con abundante materia orgánica. Presenta geometría acuñada y en su base se observan fragmentos removilizados, de 1 a 4 cm de diámetro, de la ignimbrita basal (Figura 7e). Esta unidad posee características que sugieren que corresponde a una cuña coluvial, aunque esta interpretación requiere más análisis de trincheras.

3) Depósito enriquecido en arenas y arcillas color blanquecino, con porosidad visible que rellena el bloque caído en el afloramiento. Posee características similares a las de los depósitos de lahares de la región, por lo que fue clasificado como uno de ellos (Figura 7d).

4) Depósito del horizonte mineral del suelo, caracterizado por la presencia de arcillas formadas por pedogénesis mezcladas con bloques de ignimbritas removilizados del escarpe principal. Estos bloques se observan alterados a muy alterados y con diámetros mayores a 15 cm (Figura 7b-7c).

5) En la cima de la secuencia, se observa el suelo actual. Se trata de un horizonte orgánico bien desarrollado, con un espesor de 25 cm (Figura 7a).

Toda la secuencia es afectada por fracturamiento y fallamiento paralelo a la traza principal de la falla Cerritos. Las fallas y fracturas se agrupan en una gran familia con dirección preferencial ENE-OSO, y una familia menos numerosa de estructuras con dirección NE-SO (estación 4 en Figura 5). La falla principal de este afloramiento causa un desplazamiento vertical de la ignimbrita basal de 84±18 cm (usando como marcador el contacto entre la ignimbrita basal y el depósito arcilloso identificado como probable cuña coluvial), repartido en cinco escalones que presentan desplazamientos parciales de entre 5 y 28 cm, los cuales se forman por varias fallas asociadas, paralelas en sentido y desplazamiento (parte inferior derecha en la Figura 7). Este desplazamiento vertical puede estar subestimado por la naturaleza del afloramiento que impidió la observación a mayor profundidad de la ignimbrita desplazada. Dentro de estos escalones, las fallas provocan una ligera apertura horizontal por rotación de bloques, albergando un depósito arcilloso con abundante materia orgánica, que puede corresponder a una cuña coluvial poco desarrollada. En el depósito relacionado a la cuña coluvial (Figura 7e) se tomó una muestra del material orgánico y se fechó por el método de radiocarbono en 3.37–3.21 cal ka AP (Figura 7, Tabla 2).

Figura 7. Composición fotográfica del afloramiento descrito en el bloque levantado de la falla Cerritos y fotolog interpretativo resaltando las unidades litológicas aflorantes, las fallas y fracturas principales (líneas rojas continuas), así como las fallas inferidas (líneas rojas discontinuas). Ver la ubicación del afloramiento en las Figuras 3a y 5b.

Tabla 2. Fechamiento por radiocarbono de la falla Cerritos.
Muestra	Número de Laboratorio	Edad ¹⁴C convencional (AP)	Edad ¹⁴C calibrada (cal AP)	Edad ¹⁴C calibrada (cal a.C.)	Relación de isótopos estables (δ13C)	Material analizado
1 Falla Cerritos	Beta - 583157	3080 ± 30	3371–3212	1422–1263	-22.4	sedimento orgánico
Nota: Edad obtenida por el método de radiocarbono por espectrometría de masas con aceleradores (AMS, ver Métodos). Edad más probable en negritas (95.4 %). Los valores δ13C corresponden al material mismo (no al valor δ13C obtenido por AMS). AP, Antes del Presente; a.C., antes de Cristo.

Geofísica

Magnetometría terrestre

En el sector oriental (sitio 1 en las Figuras 3a y 5b) se observa la presencia de un alto magnético en el norte del perfil con orientación NO-SE y con intensidades variables entre -100 nT y -70 nT, seguida por un bajo magnético en dirección opuesta con valores entre -200 y -160 nT (Figura 8b). Destaca la anomalía magnética negativa que se corresponde con el punto de inflexión de la pendiente, muy próxima a la falla (Figura S3). Se observa la presencia de pequeñas anomalías de aproximadamente -100 nT que presentan una orientación NO-SE. Los altos magnéticos ubicados en el bloque levantado hacia el Este del mapa podrían estar asociados a artefactos generados por los parámetros de interpolación empleados (Figura 8b).

En el sector occidental (sitio 2 en las Figuras 3b y 5b) se observa la presencia de altos magnéticos al norte de la falla con orientación NE-SO (Figura 8a), con intensidades entre -100 nT y -80 nT y que se corresponden con el bloque caído, mientras que los valores mínimos se concentran en el sur (bloque levantado).

La Figura S3 muestra una comparación de los filtros aplicados (campo magnético residual reducido al polo, gradiente horizontal y filtro pasa-bajas) a lo largo de su correspondiente perfil topográfico. Para el sector oriental de la falla (representado por el perfil C-C’, Figura 3a), se observa la coincidencia del campo magnético residual con las anomalías resultantes del gradiente horizontal y filtro pasa-bajas, mostrando un comportamiento similar de las curvas graficadas, lo cual se corresponde con la presencia de la falla Cerritos en superficie (Figura S3). En cambio, el sector occidental de la falla, representado por el perfil F-F’, muestra más contrastes en las anomalías resultantes; aquí se observa la coincidencia del comportamiento de las curvas con la presencia de la falla Cerritos, denotada en las anomalías del CMRP y del filtro pasa-bajas por una transición de máximo a mínimo, y al contrario para la anomalía correspondiente al gradiente horizontal (Figura S3).

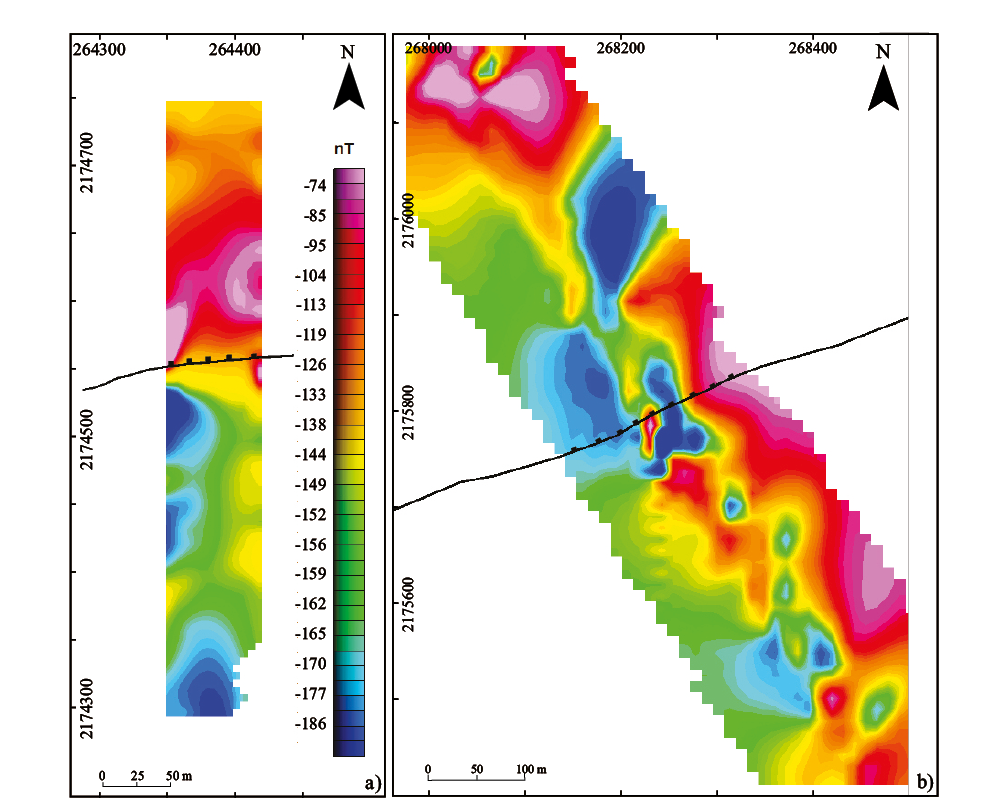

Figura 8. Mapa que muestra la configuración del campo magnético residual reducido al polo para el sector occidental (a) y oriental (b) de la falla Cerritos (ver perfiles en la Figura 3a y el sitio 1 en la Figura 5).

Sísmica de refracción

El modelo de velocidades obtenido presenta un rango limitado de alcance en profundidad (60 m) comparado con los otros métodos empleados. Sin embargo, los resultados muestran información detallada del subsuelo somero. En la Figura 9 se ilustra la distribución de velocidades de onda P (Vp) para el perfil ST. La Figura 9a muestra las celdas que indican la resolución vertical y horizontal del modelo de velocidades. A menor tamaño de las celdas, los cambios de velocidad son más precisos, por lo tanto, los primeros 10 m de profundidad en el modelo presentan la mejor resolución de velocidades para el perfil. Es importante mencionar que el tamaño de las celdas en las capas más profundas no varía considerablemente entre ellas, lo que indica que el ajuste de los datos es continuo a lo largo del modelo. Para este modelo, los valores de Vp varían entre 1900 m/s en la base y 800 m/s en las capas más someras. Los valores de velocidades aparentes y espesores promedio por capa se resumen en la Tabla 3.

En la Figura 9b se muestra el modelo suavizado de velocidad; aquí se observa que el gradiente de las velocidades se mantiene constante desde el extremo NO hasta una distancia de 120 m sobre el perfil. Tras superar esta distancia, se observan cambios laterales y abruptos de velocidad (indicados por las líneas discontinuas en color negro) en valores que oscilan alrededor de 400 m/s en 5 m de distancia horizontal. Adicionalmente, se aprecian dos zonas de baja velocidad en una capa intermedia, con espesores de capas entre 20 m (A) y 30 m (B), aproximadamente.

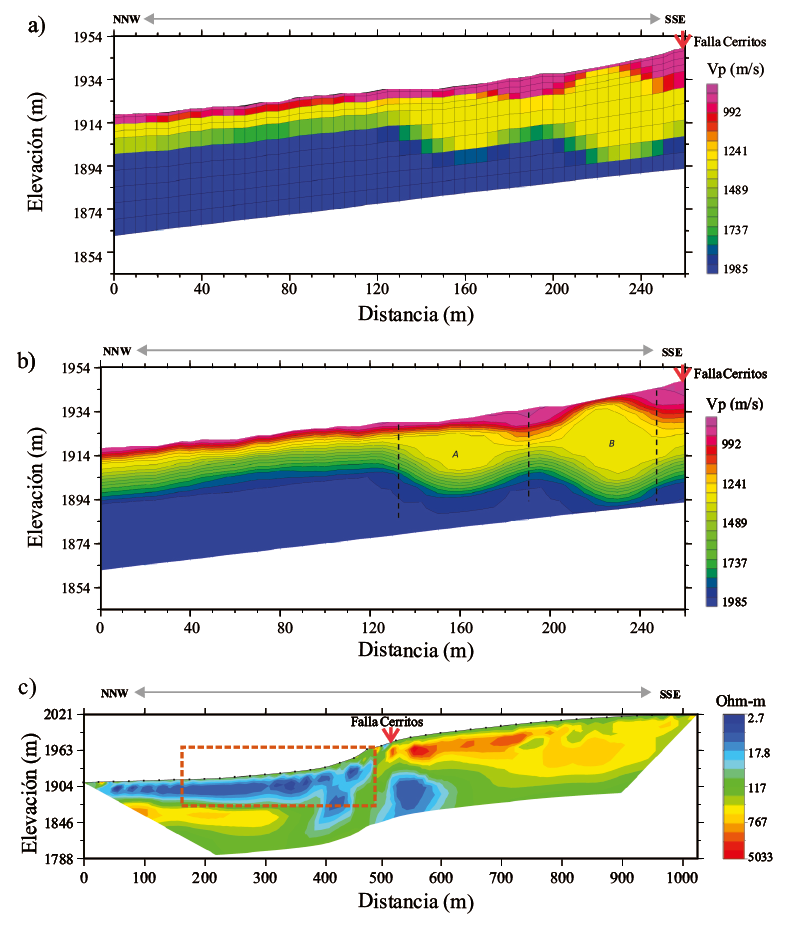

Figura 9. Resultado de los perfiles de sísmica y tomografía eléctrica en el sitio 1 (Figuras 3a y 5b). a) Modelo de velocidad de ondas P obtenido mediante sísmica de refracción para la falla Cerritos. Se muestran las celdas de resolución para el modelo obtenido indicando la resolución de las velocidades en cada capa. b) Modelo suavizado de distribución de velocidades de ondas sísmicas. Se indican los principales cambios laterales de velocidad con líneas segmentadas de color negro, y las zonas de disminución abrupta de velocidad con las letras A y B. c) Perfil de Tomografía eléctrica sin interpretar, mostrando la distribución de las unidades de la resistividad eléctrica 1 (tonos cálidos y valores Ohm-m más altos) y 2 (tonos fríos y valores Ohm-m más bajos). El recuadro con línea punteada naranja representa la localización del perfil de sísmica de refracción. Las escalas vertical y horizontal son distintas para mejorar la visibilidad de los modelos.

Tomografía de Resistividad Eléctrica

El perfil de tomografía obtenido tuvo una profundidad de investigación de 123 m y muestra dos claros contrastes en valores de resistividad real del subsuelo, los cuales fueron denominados como Unidades Geoeléctricas 1 y 2 (UG1 y UG2). La UG1 presenta valores de 478 a 5033 Ohm∙m (tonos cálidos, Figura 9c) y la UG2 valores de 2.7 a 45 Ohm∙m (tonos fríos). Se observa cómo ambas unidades pierden continuidad horizontal y tienen un desplazamiento vertical, entre la posición 300 y 492 m del perfil, que corresponde a la zona donde se empieza a evidenciar morfológicamente el escarpe de la falla Cerritos. La UG1 incluye los materiales con mayor densidad que se observan de manera dominante en la parte superior del bloque levantado del perfil, dichos materiales se corresponden con la ignimbrita Atécuaro de estructura masiva y bien soldada (Figura 9). En cambio, la UG2 incluye los materiales con menor densidad que se observan distribuidos en el bloque caído del perfil, abarcando los materiales depositados en el pie del escarpe. Dichos materiales podrían corresponder a ignimbritas altamente diaclasadas, depósitos de bloques caídos, secuencias lacustres y lahares. En el perfil se puede observar que el desplazamiento vertical de la UG2 es de 130±5 m (lo cual corresponde al salto total de la falla Cerritos).

DISCUSIÓN

Geomorfología y tectónica activa

El estudio de los índices geomórficos es útil para evaluar la tectónica activa de los sistemas de fallas. En ambientes extensionales, surgen rasgos característicos como frentes montañosos lineales formados por el hundimiento del bloque caído respecto al bloque levantado, y el desarrollo de un sistema de cuencas sensibles a la tectónica activa regional (Keller y Pinter, 1996; Özkaymak, 2015; Tepe y Sözbilir, 2017; He et al., 2018).

Los índices geomórficos asociados a la actividad tectónica de la zona de falla Cerritos muestran que cinco de las siete cuencas presentan una forma muy alargada a alargada y dos son ligeramente alargadas (Figura 6). La geometría larga y estrecha de las cuencas indica tasas elevadas de actividad tectónica relativamente reciente (Keller y Pinter, 1996; Tepe y Sözbilir, 2017). Seis de las cuencas presentan curvas hipsométricas convexas y sólo una cuenca se comporta como curva en forma de S (cuenca C3; Figura S2), sin embargo, todas presentan valores altos de integral hipsométrica (IH> 0.5), lo que sugiere un relieve muy joven con erosión a corto plazo, de manera análoga a otros casos reportados en el mundo (p.ej., Hurtezet al., 1999; Keller y Pinter, 1996; Tepe y Sözbilir, 2017).

La comparación de los valores hipsométricos y la forma de las cuencas muestra que C1, C3, C4 y C6 presentan poco desarrollo y superficies débilmente erosionadas (Figuras 6 y S2). Esto puede deberse tanto al factor tectónico como al factor litológico, ya que las cuencas se desarrollan sobre la ignimbrita Atécuaro, la cual tiene un grado de soldamiento alto. Sin embargo, dicha ignimbrita puede exhibir erosión diferencial asociada al fallamiento y a los cambios de facies con alta concentración de pómez y líticos, y baja proporción de matriz, lo cual es típico de los depósitos relacionados a corrientes de densidad piroclástica concentradas. Cabe resaltar que las curvas hipsométricas de las cuencas analizadas reflejan su desarrollo propio y no son influenciadas por la forma volcánica de la caldera de Atécuaro, ya que la región estudiada sólo ocupa la porción norte de la caldera.

Con base en el factor de asimetría se establece que las cuencas fluyen hacia el NNO, lo que indica que han estado influenciadas por la inclinación tectónica activa reciente, con una dirección de basculamiento del bloque levantado hacia el sureste. La dirección al NNO de las cuencas también podría estar relacionada con la paleo topografía de la caldera de Atécuaro. Asimismo, se puede ver que seis de las siete cuencas son dominantemente Vf < 1 en la relación ancho-alto, señal de que el bloque levantado con respecto al bloque caído es tectónicamente activo.

Los valores de Vf para las cuencas que se ubican al noreste tienen valores más cercanos o igual a 0 (C5 a C7), provocando la formación de valles en V con una mayor disección vertical (Figura 6), lo que sugiere que esta parte de la zona de falla es mucho más activa (p.ej., Keller y Pinter, 1996; Özkaymak, 2015; Tepe y Sözbilir, 2017). Por lo tanto, las características geomórficas de las cuencas en la zona de falla Cerritos (alargadas, poco espaciadas y ortogonales al escarpe) revelan un desarrollo topográfico reciente, provocado por el movimiento de esta falla.

La zona de falla de Cerritos es un frente de montaña que no presenta facetas triangulares ni trapezoidales, pero si un escarpe continuo, con pendientes entre 45° y 85°. Esta morfología se ha interpretado como la expresión de fallas muy jóvenes y activas (Wallace, 1978; Keller y Pinter, 1996; Tepe y Sözbilir, 2017). Estas condiciones son respaldadas por el valor de 1.06 de la sinuosidad del frente de montaña, y la carencia de depósitos característicos como pie de monte o abanicos aluviales. Aunque la ausencia de abanicos aluviales podría deberse a la alta modificación antrópica del terreno, por lo que este criterio debe tomarse con precaución. De acuerdo con estudios mundiales, los valores de Sfm < 1.4 son indicativos de frentes tectónicos activos, donde el levantamiento prevalece sobre los procesos erosivos, dando como resultado frentes rectos con valores bajos de Sfm (Silva et al. 2003; Pérez-Peña et al., 2010).

Estructura del subsuelo en la zona de falla

Las anomalías magnéticas podrían indicar tanto cambios litológicos como zonas de debilidad en la corteza (Figura 8 y Figura S3). Las anomalías asociadas a bajos magnéticos (azules) podrían indicar la presencia de sedimentos fluvio-lacustres, de bloques caídos, o de la ignimbrita Atécuaro altamente alterada o diaclasada (Henkel y Guzmán, 1977; López-Loera et al., 2011). Mientras que las anomalías asociadas a altos magnéticos (rojos) podrían indicar la presencia de la ignimbrita Atécuaro sana, bien soldada y con estructura masiva (Figura 8).

La sísmica de refracción y tomografía de resistividad eléctrica permitieron caracterizar la geometría de la falla Cerritos en profundidad y su zona de deformación en su parte central-oriental. El espesor de la zona de falla es de aproximadamente 50 a 75 m en la horizontal (Figura 10c). Destaca la falla principal con una geometría aparentemente lístrica en profundidad, pero plana en superficie, que delimita una zona de desprendimiento. Sobre el plano de falla principal se interpretó la presencia de bloques caídos rotados y cortados por fallas sintéticas normales con geometría en dominó hacia el norte. El basculamiento desarrollado por la geometría de la falla pudo favorecer la formación de zonas tectónicamente inestables y anticlinales tipo roll-over, los cuales no mostrarían expresión superficial debido a la actividad humana en la zona y bajo la superficie pudieran estar representados por dos grabens de colapso crestal que funcionarían como depocentros de materiales clásticos y bloques caídos (Figura 10b). Otra interpretación sugiere que los depocentros al pie del escarpe pudieran relacionarse a fallas sintéticas secundarias al plano principal, al basculamiento propio del bloque caído y a la reología de los materiales involucrados; sin embargo, se requieren más perfiles a lo largo del escarpe para clarificarlo. Junto con la falla normal principal, con buzamiento hacia el norte (sintética), se generaron varias fallas secundarias antitéticas y conjugadas en el bloque caído, que se relacionan con la actividad de la falla primaria. Estas estructuras secundarias son fallas cuya expresión superficial no logró ser detectada por las modificaciones antrópicas del sitio, pero que se pudieran conectan dentro de la zona de deformación. Este arreglo estructural suele ser típico de ambientes extensionales y fallas normales (p.ej., Williams y Vann, 1987; Dula, 1991). Todas las unidades interpretadas en el perfil sísmico y eléctrico están deformadas por las fallas sintéticas y antitéticas, siendo la más evidente la ignimbrita Atécuaro, que acumula al menos 130±5 m de salto en la vertical (Figura 10c). Sin embargo, debemos considerar que las incertidumbres están asociadas a la insuficienteresolución de la sísmica de refracción para interpretar con certeza las estructuras más pequeñas en las zonas de colapso; también cabe resaltar que la interpretación aquí propuesta requiere de la realización de más trabajo geofísico en la traza de la falla Cerritos para ser mejorada.

Cinemática y deformación

Las características geométricas y cinemáticas de la falla Cerritos confirman su origen tectónico. Su orientación ENE-OSO resulta de una extensión regional con dirección NNO (343°) con una ligera componente lateral izquierda (Figura 5). Se encuentra óptimamente orientada con el campo de esfuerzos actual (Suter et al., 2001), y sus características son concordantes con las fallas del SFMA (Garduño-Monroy et al., 2009a; Suter, 2016; Mendoza-Ponce et al., 2018; Gómez-Vasconcelos et al., 2021). Las familias de fallas NNO y NE en el área de estudio (Figuras 4 y 5) se encuentran estrechamente relacionadas con la falla Cerritos, ya que éstas comparten el mismo campo de esfuerzos, actuando como estructuras de Riedel R’ y R, respectivamente, a causa de su ligera componente lateral izquierda.

En los extremos de la falla se aprecia un ligero cambio de rumbo de ENE a NE, asemejando una geometría sigmoidal, que junto con su arreglo en échelon (escalones hacia la derecha), nos revela una cinemática oblicua-izquierda, similar a lo reportado en la evolución de otras fallas de la región (p.ej., Cembrano et al., 2005).

A pesar de que no hay registros de sismicidad histórica ni instrumental para la falla Cerritos y de que su escarpe principal corta la ignimbrita Atécuaro de 16.4 Ma, las observaciones realizadas en este trabajo sugieren la actividad reciente de esta falla. Los materiales desplazados por fallas en el afloramiento sugieren un último movimiento ocurrido hace menos de 3.37–3.21 cal ka AP (Tabla 2).

La magnitud potencial estimada para la falla Cerritos con base en su longitud fue de MW 6.2 a 6.6, lo cual se encuentra dentro de los valores reportados por Garduño-Monroy et al. (2009a; MW 5.9 a 6.5) y Gómez-Vasconcelos et al. (2021; MW 6.2 a 6.6). El tiempo de recurrencia promedio se estimó en 16700 años a partir de las estimaciones de desplazamiento esperado por evento y tasa de desplazamiento a largo plazo (ver abajo y Tabla 4).

De acuerdo con los resultados obtenidos en este trabajo y considerando un desplazamiento vertical máximo de 130±5 m en la ignimbrita Atécuaro (100 m de desplazamiento visible +30 m de desplazamiento subsuperficial obtenido por el estudio de resistividad invertida; desplazamiento neto de 150 m), podemos calcular una tasa de desplazamiento de 0.03±0.01 mm/año (largo plazo).

Aunque esta falla ya ha sido previamente identificada y existen datos que sugieren su actividad (p.ej., Garduño-Monroy et al., 2009a; Figueroa-Miranda et al., 2020; Gómez-Vasconcelos et al., 2021), los resultados del presente trabajo aportan nuevos parámetros sobre su estilo y geomorfología. Para la falla Cerritos, trabajos previos calcularon una tasa de desplazamiento promedio de 0.009 mm/año (tasa a largo plazo; Garduño-Monroy et al., 2009a) hasta 0.03 mm/año

(interpolada para el último millón de años; Gómez-Vasconcelos et al., 2021) La tasa de 0.009 mm/año determinada en publicaciones anteriores parece errónea, esto debido a que la edad del marcador que se utilizaba era una edad relativa (5.3 Ma) y actualmente existe una edad absoluta (16.4 Ma); además, los insumos cartográficos usados en dicha publicación tenían menor resolución que los empleados en este trabajo, lo que resultó en una subestimación del salto de la falla. Cabe notar que los parámetros de la falla Cerritos son similares a los de sus fallas vecinas más estudiadas; Morelia y Cointzio, como lo son: longitud (12–15 km), desplazamiento promedio por evento (0.5 m basado en las relaciones empíricas resueltas en este trabajo, Tabla 4) y MW estimada (6.2–6.7; Gómez-Vasconcelos et al., 2021 y este estudio).

Tabla 3. Velocidad aparente y espesor promedio por capa para el perfil sísmico.
Propiedad	Capa	Norte	Centro	Sur
Vp (m/s)*	1	865	875	698
	2	1265	1440	1183
	3	1805	2010	1840
Espesor (m)	1	1.4	3.3	1.8
	2	8.1	10.2	6.9
	3	>25.5	>21.5	>26
Nota: *Vp, velocidad aparente de las ondas P para el perfil de sísmica de refracción en la falla Cerritos.

Figura 10. Interpretación del levantamiento geofísico. a y b) Sísmica de refracción. c) Tomografía de resistividad eléctrica (falla sintética principal marcada con línea más gruesa). El rectángulo con línea punteada naranja representa la ubicación del perfil de sísmica de refracción. Las escalas vertical y horizontal son distintas para mejorar la visibilidad de los modelos.

Implicaciones para el peligro sísmico

El crecimiento exponencial y poco planificado de Morelia ha incrementado la vulnerabilidad de sus habitantes ante riesgos sísmicos. Un evento de ruptura, tanto de la falla Cerritos como de cualquier otra de las fallas de esta ciudad, la impactaría notablemente, particularmente a las zonas cercanas a las fallas y a las construcciones asentadas sobre sedimentos lacustres debido a los fenómenos de amplificación de las ondas sísmicas (p.ej., Reinoso, 1995). Las características morfológicas de la falla Cerritos pueden relacionarse con inestabilidad de taludes y procesos de remoción en masa que afectarían a los asentamientos más cercanos (p.ej., colonias San José del Cerrito, La Floresta, Colinas del Sur, Vista Bella, Zimpanio Norte y Tenencia Morelos; Figura 5). Es conveniente realizar más estudios con el objetivo de tener una buena evaluación de la vulnerabilidad y el riesgo sísmico, lo cual permitirá a los pobladores buscar medidas de mitigación y protección adecuadas a su estilo de vida.

Es importante mencionar que la ciudad de Morelia también es afectada por subsidencia diferencial debido a procesos de creep detonados por la sobreexplotación de acuíferos, lo cual ha ocasionado daños a las obras civiles (Garduño-Monroy et al., 2001; Farina et al., 2008; Cigna et al., 2012). Para la falla Cerritos se calcula una tasa de desplazamiento de 0.49 a 0.99 cm/año asociado al movimiento creep y sus efectos son notorios en calles y construcciones cercanas a la falla (Figueroa-Miranda et al., 2020; mediciones de los períodos 2003–2010 y 2014–2017).

El desplazamiento asimétrico a lo largo de la falla Cerritos (Figura 5c) sugiere que esta falla está interactuando con fallas secundarias o vecinas, transfiriendo desplazamiento al traslaparse entre sí, siguiendo una evolución típica de ambientes extensivos (p.ej., Peacock, 2002; Nicol et al., 2010). La geometría sugiere que esta falla funciona como una rampa de relevo que la enlaza con las fallas Morelia y Cointzio, subparalelas entre sí (e.g., Suter, 2016). Es notable que la falla Cerritos presenta menor desplazamiento y longitud que las fallas adyacentes Morelia y Cointzio, lo que sugiere que es más joven que éstas. En términos de peligro sísmico, esto implica que la falla Cerritos podría romper junto con las fallas Cointzio, Morelia y Jaripeo, lo cual aumenta la peligrosidad sísmica de este conjunto de fallas al incrementarse la magnitud de los sismos que se producirían (hasta MW 6.8 y 6.9; Tabla 4). Este comportamiento de actividad multi-falla también es sugerido por el desplazamiento medido en la ruptura observada en afloramiento para esta falla (0.84±0.18 m), la cual, de acuerdo con las relaciones empíricas, corresponde al desplazamiento promedio esperado para una ruptura de 25 km de largo y a un sismo con magnitud de MW 6.7–6.8, esto es equivalente a una ruptura conjunta de las fallas Cerritos + Morelia (Tabla 4).

Tabla 4. Peligro sísmico asociado a la falla Cerritos.
#	Falla	Última ruptura (Ma)	Longitud en superficie (km)	Tasa desplaza-miento ͌ (mm/año)	Desplazamiento por eventoʶ (m)	Intervalo de recurrenciaʶ (ka)	Magnitud (Mw) Wells y Coppersmith, 2004	Magnitud (Mw) Wesnousky, 2008
1	Cerritos	0.003	12 ͂͂	0.03	0.5	16.7	6.2	6.6
2	Morelia (Paloma)	0.001ˠ	15	0.06	0.5	8.8	6.4	6.7
3	Cointzio	0.62	15	0.06	0.5	8.3	6.4	6.7
4	Jaripeo	3.6	15	0.03	0.5	16.7	6.4	6.7
1+2	*Cerritos + Morelia	ND	25	0.03	0.8	26.7	6.7	6.8
1+2+3	*Cerritos+Morelia+Cointzio	ND	35	0.03	1.2	40	6.9	6.8
1+2+3+4	*Cerritos+Morelia+Cointzio+Jaripeo	ND	50	0.03	1.7	56.7	7.1	6.9
Nota: Magnitud momento (Mw) calculada con base en las ecuaciones de Wells y Coppersmith (2004) y Wesnousky (2008), para cierta longitud de ruptura superficial (km) y área de falla. ͌ Tasa de desplazamiento promedio calculada a partir del desplazamiento neto en una superficie con edad conocida (ver Métodos). El desplazamiento promedio por evento se deriva del área de la falla y está basado en el momento sísmico (ver Métodos). ʶ Valor promedio del tiempo de recurrencia (sin considerar el tiempo transcurrido desde el último evento). ͂͂ Se consideró una longitud de 12 km, ya que la proporción longitud:espesor para el área de una ruptura de falla debe ser igual o mayor a 1 (Wells y Coppersmith, 1994; Stirling et al., 2013). *Rupturas potenciales en cadena (multi-falla). ˠ Última ruptura tomada de estudios previos (Garduño-Monroy et al., 2001; Suter et al., 2001). ND, información no disponible.

CONCLUSIONES

El estudio y caracterización de la falla Cerritos representa una nueva contribución para el inventario de las fallas potencialmente sísmicas de la ciudad de Morelia y del Sistema de Fallas Morelia-Acambay en la evaluación del peligro sísmico.

La falla Cerritos es una falla normal con una ligera componente lateral izquierda, con geometría en échelon, longitud de 12 km, dirección 255°, inclinación de 76° hacia el NNO y produce un escarpe acumulado máximo de 130±5 m (desplazamiento neto de 150 m) en la ignimbrita Atécuaro. Los análisis geológicos, geomorfológicos y estructurales indican que la falla Cerritos es tectónicamente activa, joven y con mayor actividad en el sector oriental.

El análisis geofísico muestra la estructura subsuperficial de la falla, resaltando la presencia de un plano principal lístrico y una zona de deformación en el bloque caído que se extiende de 50 a 75 m a partir del escarpe principal. Esta zona de deformación se caracteriza por la probable formación de anticlinales tipo roll-over y dos grabens de colapso crestal delimitados por fallas secundarias sin expresión superficial, que sirven como depocentros de materiales clásticos y bloques caídos. Aunque cabe resaltar que esta interpretación puede ser mejorada o modificada con trabajo posterior en la zona.

Para la falla Cerritos se estima una tasa de desplazamiento de 0.03±0.01 mm/año y un tiempo de recurrencia promedio de 16700 años. Con el último evento registrado ocurrido hace menos de 3.37–3.21 cal ka AP. Esta falla tiene una magnitud potencial de MW 6.2 a 6.6; sin embargo, puede interaccionar con las fallas Morelia y Cointzio produciendo rupturas multi-falla, lo cual incrementa su peligrosidad al ser capaces de generar sismos de hasta MW 6.8–6.9 y desplazamientos promedio por evento de 0.5 a 1.2 m (para una ruptura individual y concatenada, respectivamente).

AGRADECIMIENTOS

Agradecemos a Isabel Israde, Sergio Nájera, Fidel Gómez, Julio Cañas, y Joaquín Gómez por su apoyo en las campañas de campo. Igualmente, agradecemos a los editores de este número especial

(I. Israde y J.L. Macías) y a los revisores de este trabajo (M. Ortuño Candela y un revisor anónimo) por su tiempo y comentarios para mejorar este trabajo.

Agradecemos al Consejo Nacional de Ciencia y Tecnología (CONACYT) a través del proyecto A1-S-23296 a D.R. Avellán, y del proyecto p.17 de CEMIE-Geo a V.H. Garduño. M.G. Gómez agradece a la Beca para las mujeres en la ciencia L´Oréal-UNESCO-AMC 2021.

El presente trabajo está dedicado al Dr. Víctor Hugo Garduño Monroy, cuya dedicación y conocimiento fueron elementos cruciales en la formación profesional de los autores y de tanta gente.

SUPLEMENTO ELECTRÓNICO

Las Figuras S1, S2 y S3, así como las Tablas S1 y S2 están disponibles en el portal web de esta Revista <www.rmcg.unam.mx>, dentro de la hoja de presentación previa de este artículo.
